Онлайн-калькулятор для расчёта водосточной системы предназначен для быстрого и точного подбора элементов водостока по высоте здания, размерам кровли и её свесов.

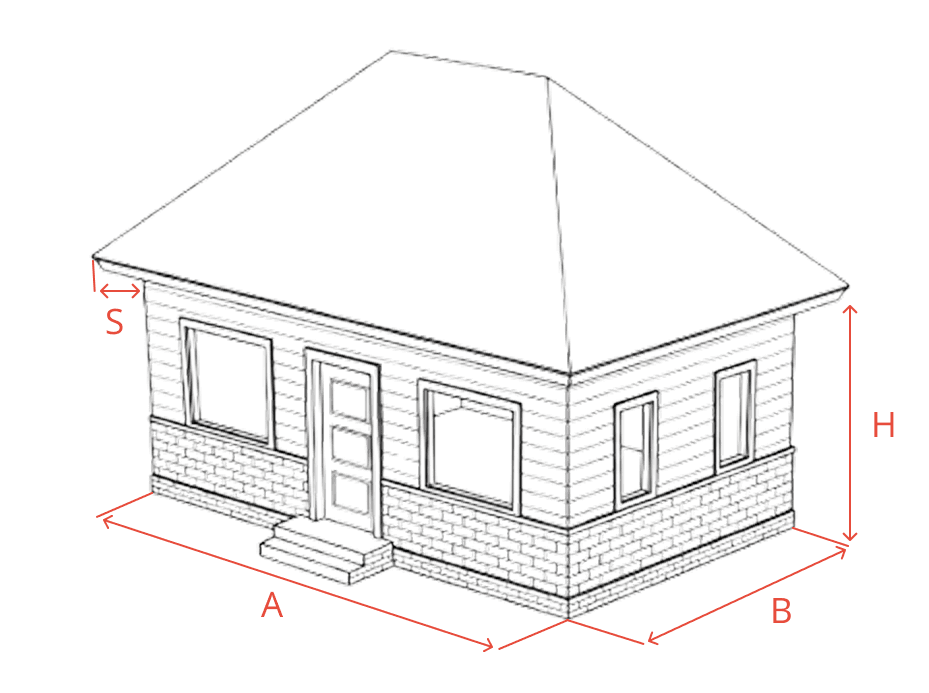

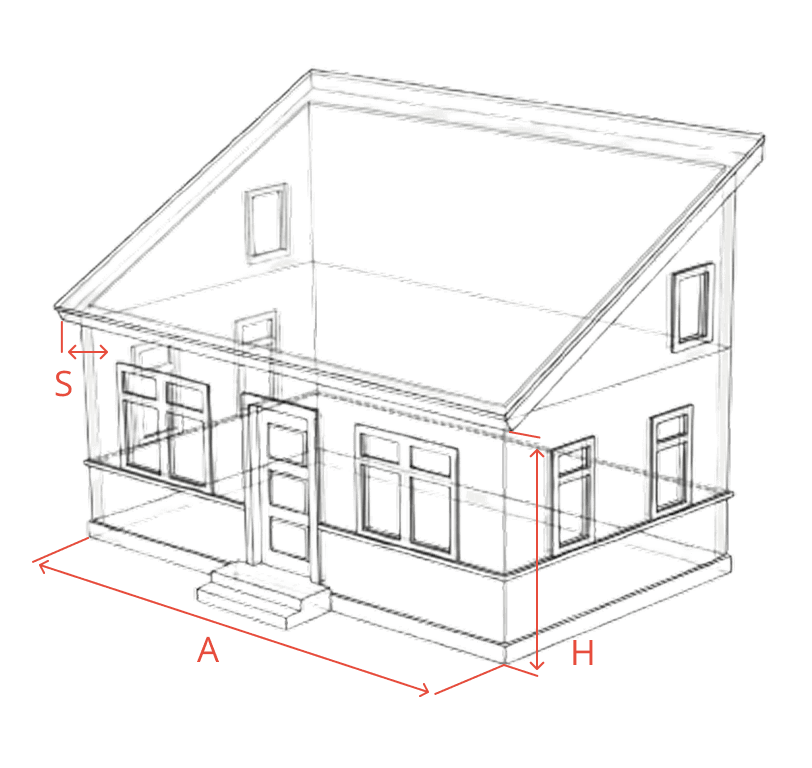

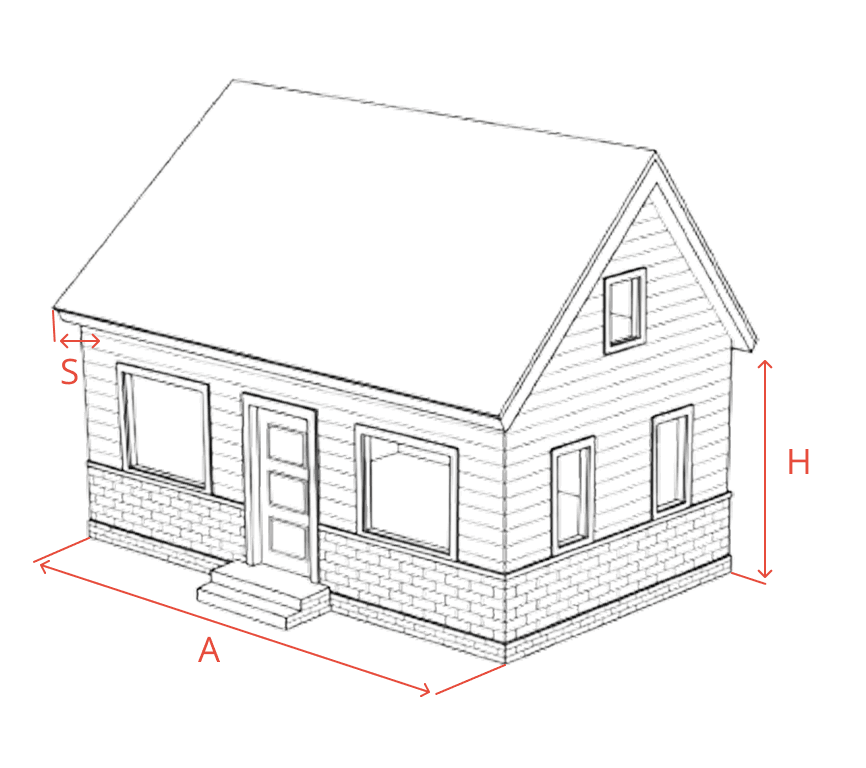

С его помощью выполняется расчёт без ручных вычислений, формул и таблиц для односкатных, двускатных и четырёхскатных крыш. Поэтому посчитать можно практически всё — от частных домов до дач, гаражей и хозяйственных построек.
Достаточно ввести исходные параметры — все вычисления выполняются автоматически, после чего доступен онлайн-расчёт с готовым результатом.
Элементы водосточной системы
Давайте подробно рассмотрим расчёт водосточной системы и её основные элементы, чтобы сформировать полное понимание устройства и принципов работы. В качестве примера будем использовать продукцию производителя Docke (Дёке) — как для наглядных иллюстраций, так и для демонстрации технологий монтажа.

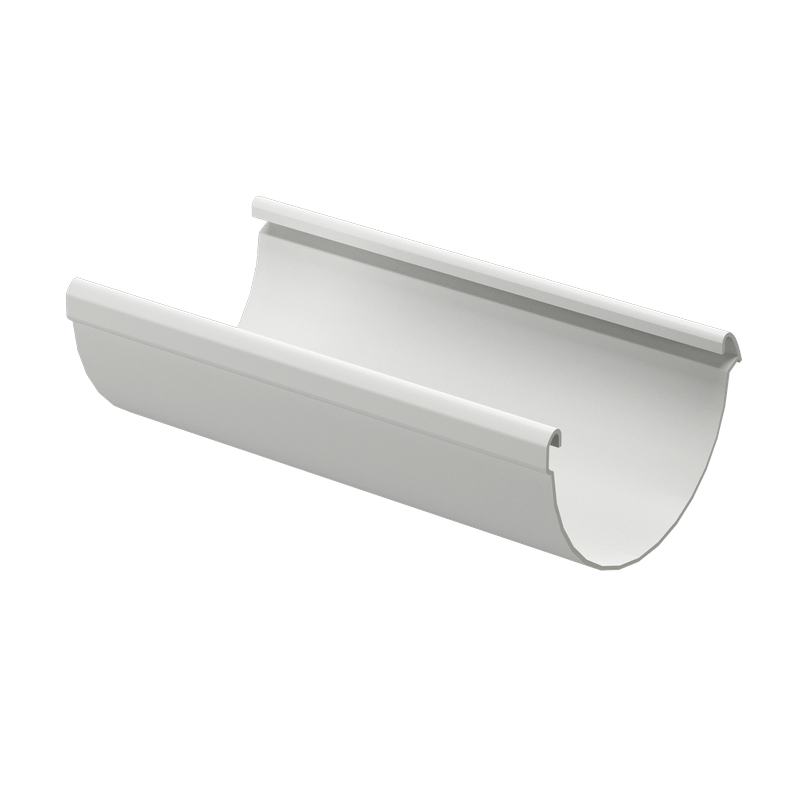

Желоб
Желоб предназначен для сбора дождевой и талой воды с поверхности крыши. Устанавливается по краю кровли с уклоном в сторону воронок, чтобы вода свободно уходила без застоев. Стандартная длина — 3 метра.

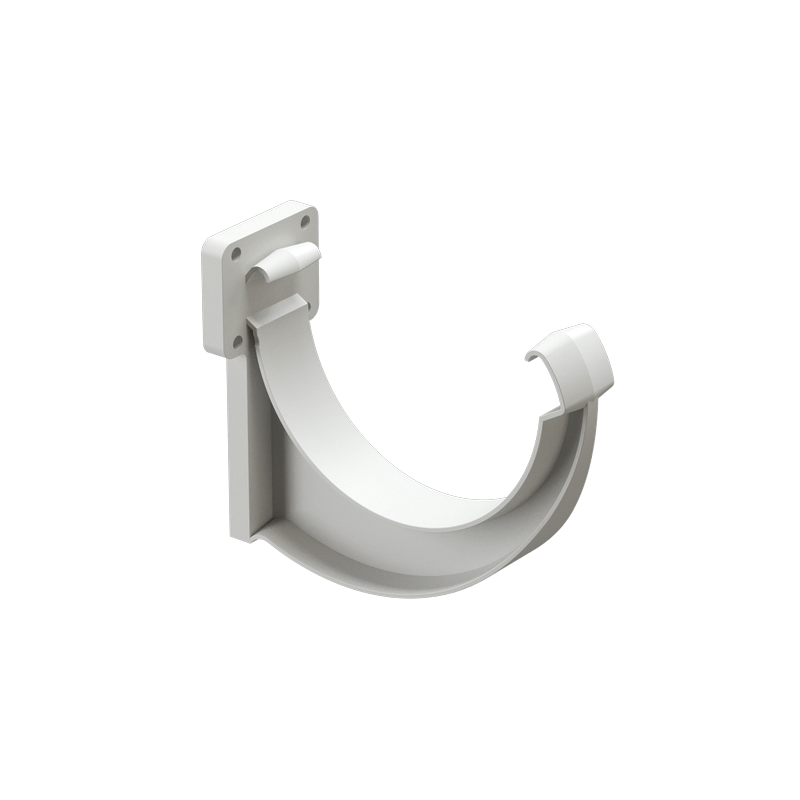

Кронштейн для желоба
Кронштейн удерживает желоб под крышей. От количества и шага установки кронштейнов зависит прочность всей конструкции и отсутствие провисаний. Для стандартного желоба минимальное расстояние между кронштейнами — 60 см, а от воронки — не более 10 см с каждой стороны. Также рекомендуется дополнительно укреплять место установки муфты, так как без этого возможно появление прогиба.

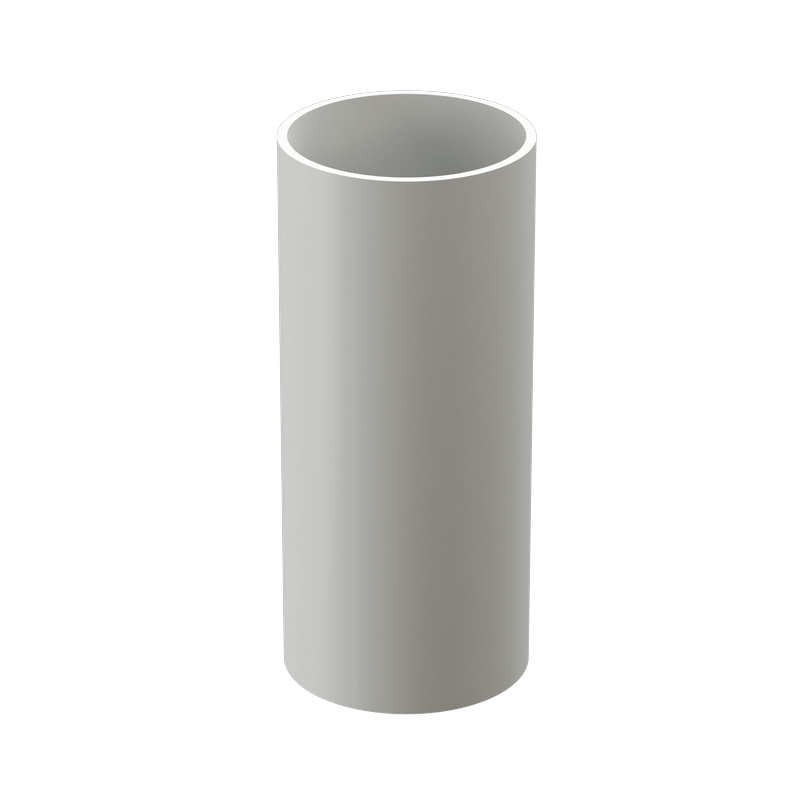

Труба
Водосточная труба отводит воду от желоба вниз. Используется для вертикального отвода воды к земле, в ливневую систему или дренаж. Стандартная длина трубы — 3 метра, хотя некоторые производители выпускают и метровые элементы. Часто именно метровый отрезок устанавливается у карниза под углом между стеной и желобом.

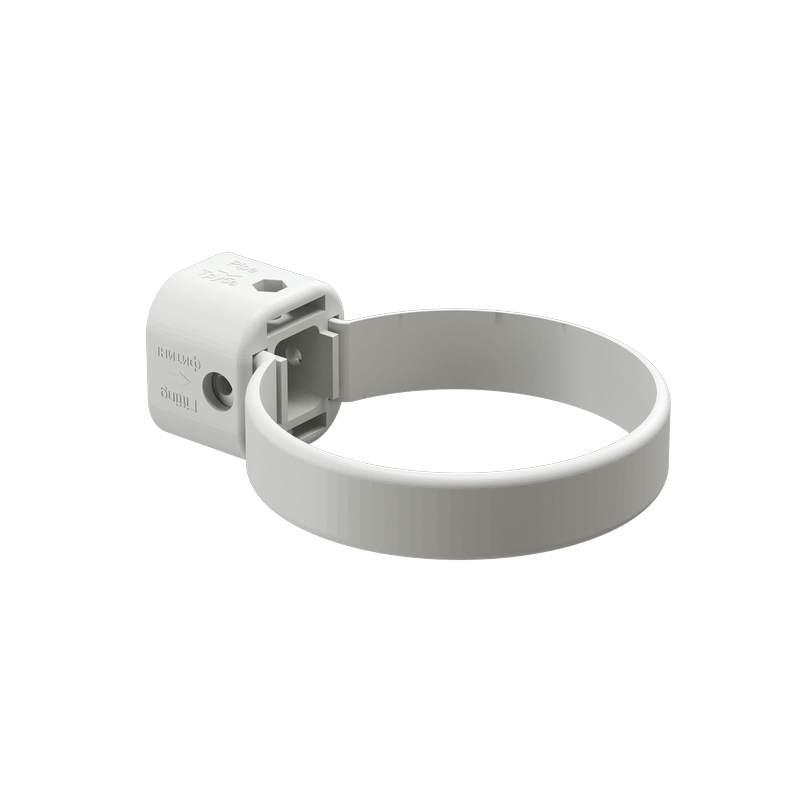

Хомут для трубы
Хомут служит для крепления трубы к стене здания. Обеспечивает надёжную фиксацию и устойчивость системы при ветровых нагрузках. Минимальное расстояние между хомутами — не более 1,5 метра. Важно соблюдать правила монтажа, иначе возможен срыв трубы от ветра или из-за веса льда, который накапливается зимой.

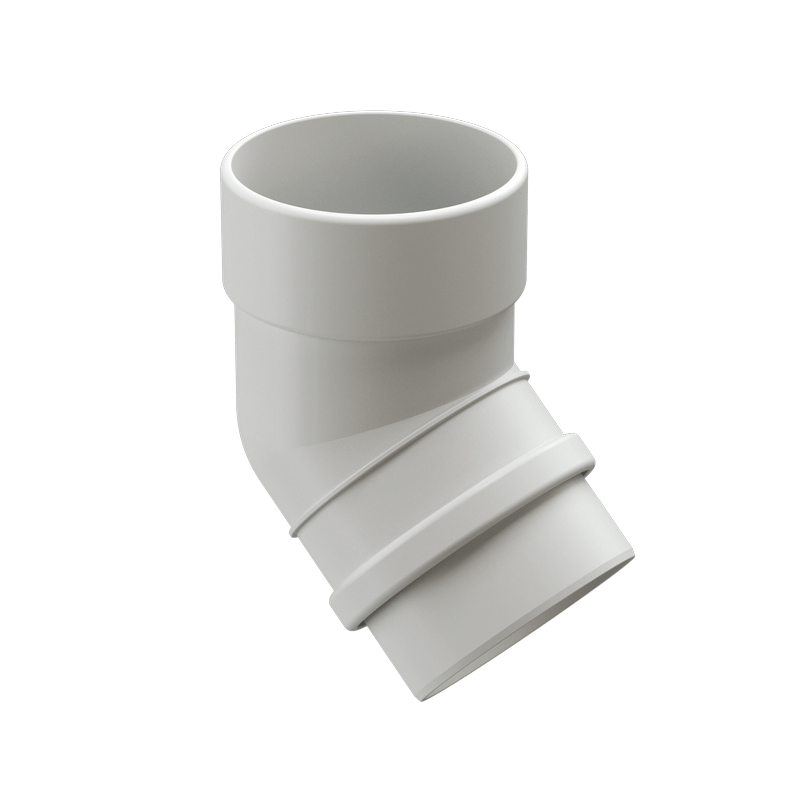

Отвод для трубы
Отвод применяется для изменения направления трубы. Используется для обхода карнизного свеса, а также для отвода воды от фундамента. При стандартной схеме требуется два отвода: первый — для приближения трубы к стене, второй — для направления трубы вертикально вниз.

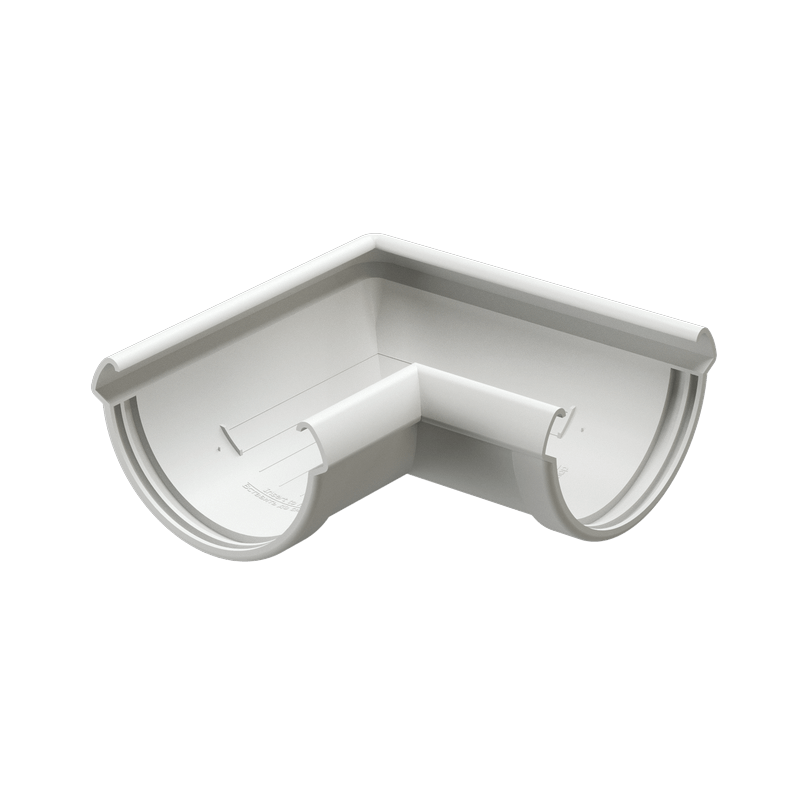

Отводы для желоба (90 градусов)
Отводы позволяют повернуть желоб под прямым углом. Применяются на углах здания для соединения желобов по периметру четырёхскатных и других крыш.

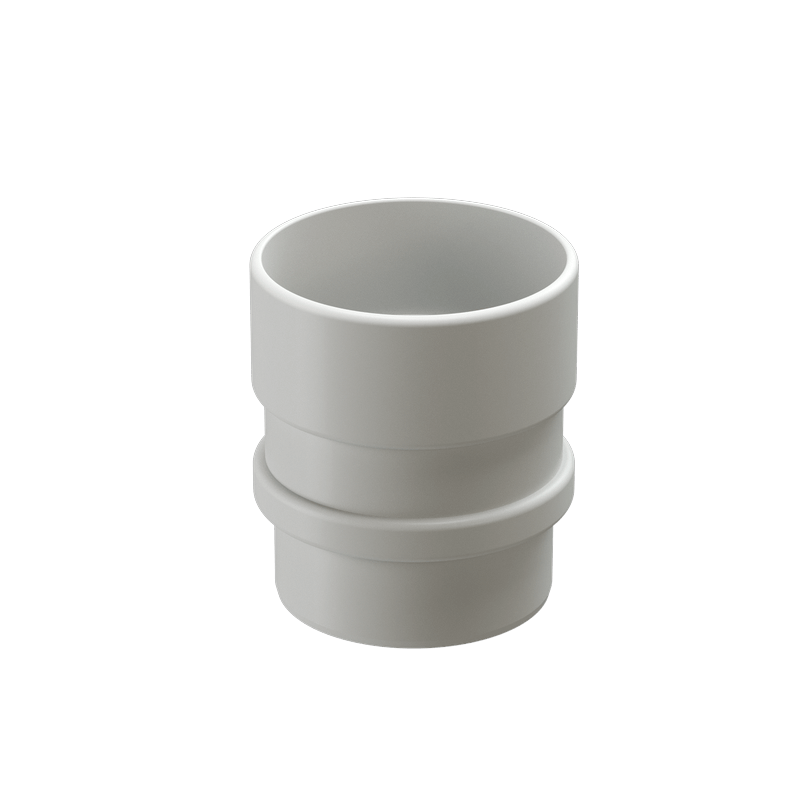

Муфта для трубы
Муфта соединяет трубы между собой по высоте и обеспечивает плотное, герметичное соединение элементов. Так как стандартная длина трубы составляет 3 метра, муфты чаще всего требуются для двухэтажных домов и зданий большей высоты.

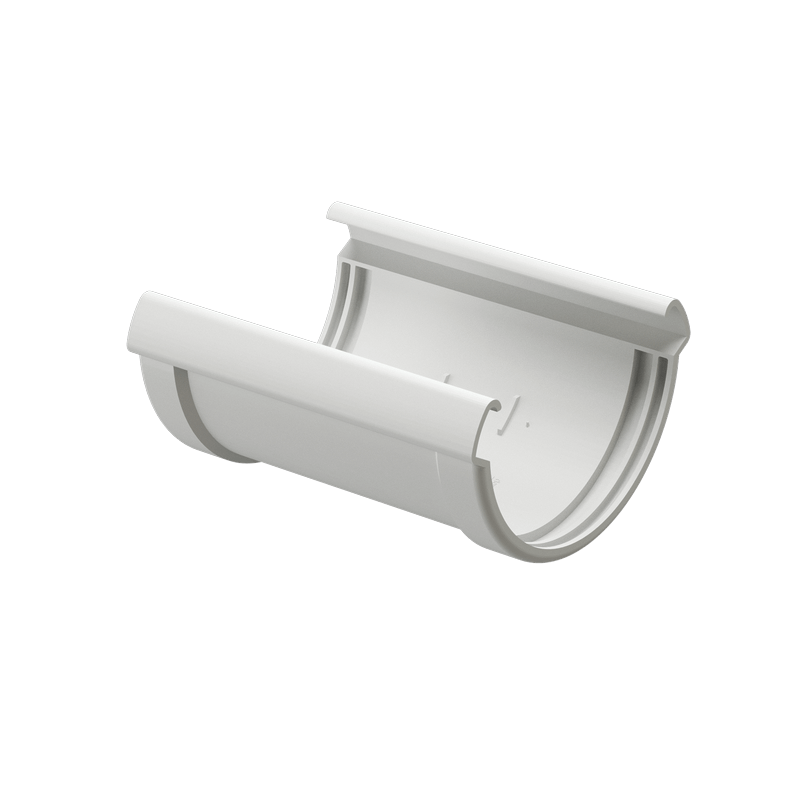

Муфта для желоба
Муфта используется для соединения желобов в одну линию и предотвращает протечки в местах стыков. Поскольку длина желоба составляет 3 метра, муфты применяются практически на всех крышах.

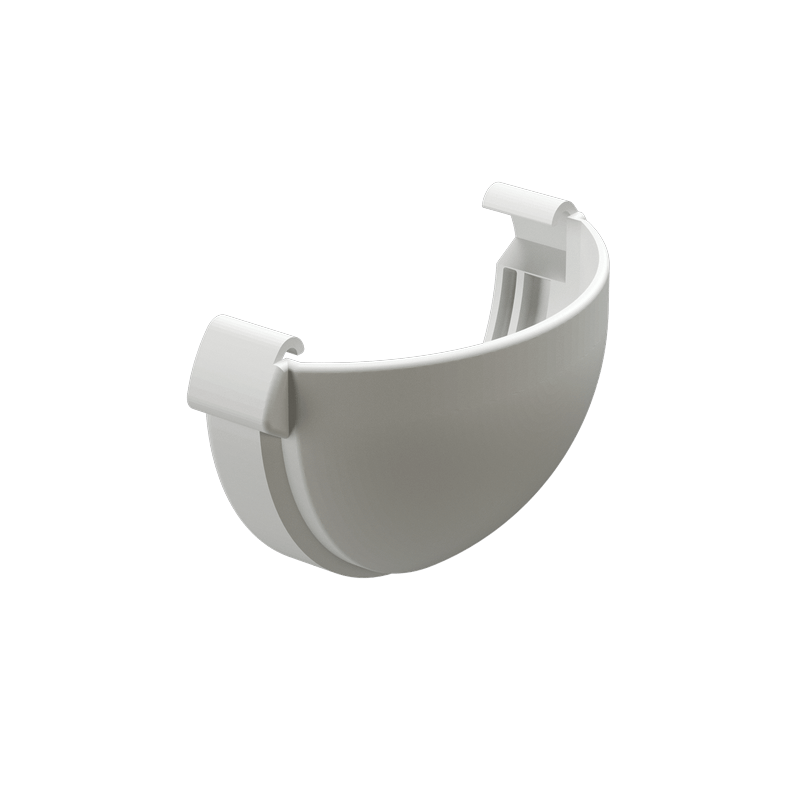

Заглушка для желоба
Заглушка закрывает торец желоба и не даёт воде вытекать сбоку. Устанавливается на крайних участках системы односкатных и двускатных крыш. Может применяться и на четырёхскатных крышах, если один из скатов не оборудован водосточной системой.

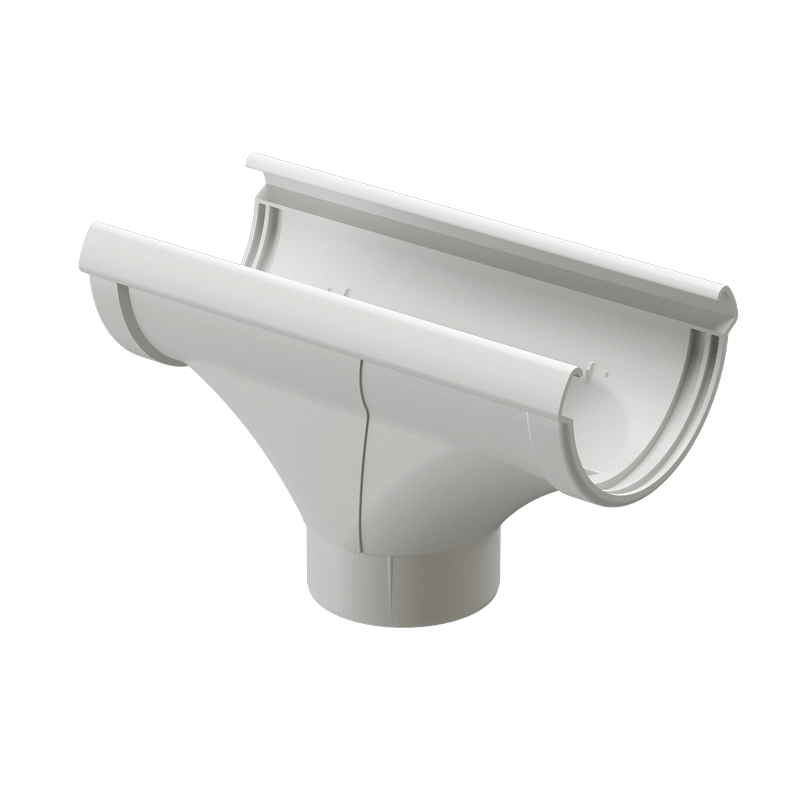

Воронка
Воронка соединяет желоб с водосточной трубой. Через неё вода попадает в вертикальный водоотвод, поэтому правильный расчёт количества воронок особенно важен. Допустимое количество воронок регламентируется: допускается установка минимум одной воронки на 10 метров желоба. Например, если длина ската кровли составляет 20 метров, можно установить две воронки по краям и сделать уклон от центра — тогда вода будет уходить в обе стороны.
Калькулятор водосточной системы для крыши — отличный помощник, а главное, быстрый и бесплатный. Если что-то будет непонятно, вы можете задать любые вопросы в комментариях. Мы регулярно их проверяем и отвечаем практически на все.
